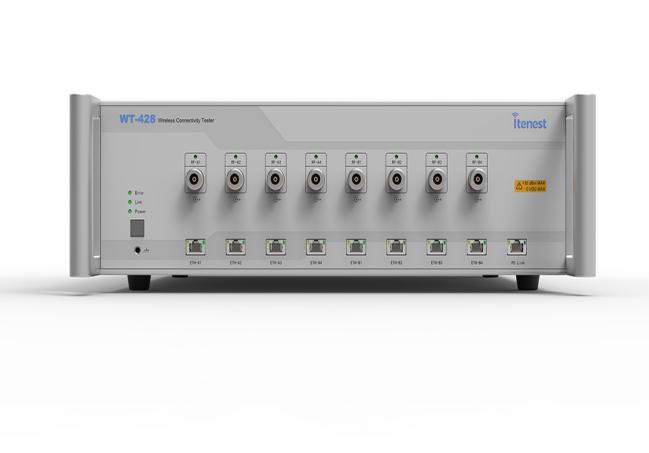

WT-428是一款麵向新一代802.11be(Wi-Fi 7)協議測試的無線網絡測試儀器,測試頻率可覆蓋400MHz-7.3GHz頻段,測試帶寬達400MHz,支持4096-QAM調製,可為Wi-Fi 7產品提供精準、可靠、有效的研發和量產測試解決方案。可滿足Wi-Fi PA/FEM產品的DEVM驗證測試需求。擁有兩套獨立的信號收發單元,單機可支持2X2 MIMO測試,多機堆疊可支持8X8 MIMO測試。行業領先的測試精度及穩定性,可滿足研發極限測試的要求。
|
■ Wi-Fi：802.11 be(Wi-Fi 7);
■ Wi-Fi：802.11 ax(Wi-Fi 6/6E);
■ Wi-Fi：802.11 ac(Wi-Fi 5
■ Wi-Fi：802.11 a/b/g/n/p
■ Bluetooth(1.0/2.0/3.0/4.0/4.1/4.2/5.0/5.1/5.2)
■ IoT:ZigBee
|
|
■ 支持Wi-Fi 7測試 支持4096-QAM(MCS12/13)。
支持320/160+160/80+80MHz帶寬測試。
完整支持Wi-Fi的全部頻段：2.4G/5G/6G
支持MRU測試。
■ 支持Wi-Fi/PA/FEM產品研發和驗證測試
支持DEVM測試。
支持加載、調整信道模型(AWGN模型A/B/C/D/E/F)。 ■ 支持MIMO測試
單機支持2X2 MIMO。
多機堆疊可支持8X8 MIMO。
支持MU-MIMO。
■ 高效率，使用靈活
子網口可支持AP型DUT單PC一拖八並行測試。
支持SCPI指令監視，方便自動化開發、調試和集成。
|
技術指標：
Input/Output frequency range
| 400 to 7300 MHz | |
IF bandwidth
| 400 MHz | |
Input power range
|
+30 dBm peak (+25 dBm average)
| |
Output power range(CW) |
+5 dBm to -100 dBm(400 MHz to 6500MHz)
0 dBm to -100 dBm(6500 MHz to 7300MHz)
| |
Input power accuracy(SISO) |
± 0.3 dB(+25 to -40 dBm）
| |
Input power accuracy(Combined) |
± 0.5 dB(+25 to -40 dBm）
| |
Output power accuracy(SISO) |
± 0.5 dB ( +5 dBm to -90 dBm) ± 1.0 dB ( -90 dBm to -100 dBm)
| |
Output power accuracy(Combined) |
± 0.5 dB ( +5 dBm to -90 dBm) ± 1.0 dB ( -90 dBm to -100 dBm)
| |
Input/Output return loss |
>15 dB(400 to 3800MHz)
| |
>14 dB(3800 to 6000MHz)
| ||
>13 dB(6000 to 7300MHz)
| ||
Port to Port Isolation
|
>110 dB
| |
Residual loopback EVM
|
-Power in/out at -10 dBm -Averaged over 20 packets -Measured at 6905 MHz -802.11be,320 MHz,MCS 13
| ≤-50 dB |
