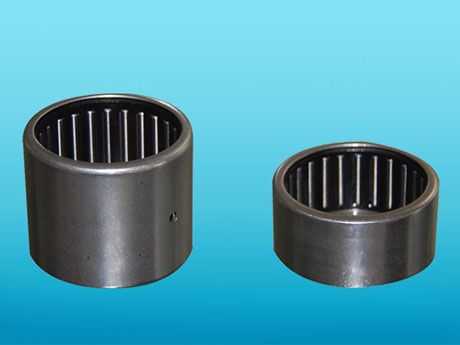

衝壓外圈滾針軸承設計用於支承徑向負荷,減小旋轉部件間的摩擦力。該類軸承具有較小的橫截麵,能在最小的空間內提供最大的負荷能力。安裝時隻需將其壓入軸承座,非常方便。衝壓外圈滾針軸承具有滿裝滾針和帶保持架兩種設計。兩者均帶有衝壓外圈,作為滾針的外滾道。滿裝滾針型衝壓外圈滾針軸承有最大數量的滾針,由衝壓外圈保持住,成本低,徑向負荷承載能力大。標準的保持架型衝壓外圈滾針軸承包含一片式鋼保持架,用於滾針的導向和保持,其特點在於運行速度快,油膜保持能力強。
應用: 變速箱、分動箱、發動機及其氣門係統,轉向與製動係統,車軸支承端,舷外發動機,電動工具,複印機、傳真機、送紙裝置,各類器械
主要結構形式:
軸承代號 | 結構特點 |
HK | 穿孔型 衝壓外圈滾針軸承 |
HK...RS | 穿孔型 衝壓外圈滾針軸承 單麵帶密封圈 |
HK...2RS | 穿孔型 衝壓外圈滾針軸承 雙麵帶密封圈 |
BK | 封口型 衝壓外圈滾針軸承 |
BK...RS | 封口型 衝壓外圈滾針軸承 一麵帶密封圈 |
F | 穿孔型 衝壓外圈滿裝滾針軸承 |
FY | 穿孔型 衝壓外圈滿裝滾針軸承 (油脂限位) |
MF | 封口型 衝壓外圈滿裝滾針軸承 |
MFY | 封口型 衝壓外圈滿裝滾針軸承 (油脂限位) |
